百德首页
10年百德，10年信赖特种合金标准件及制品的研发和生产
服务热线 :
0515-85516555

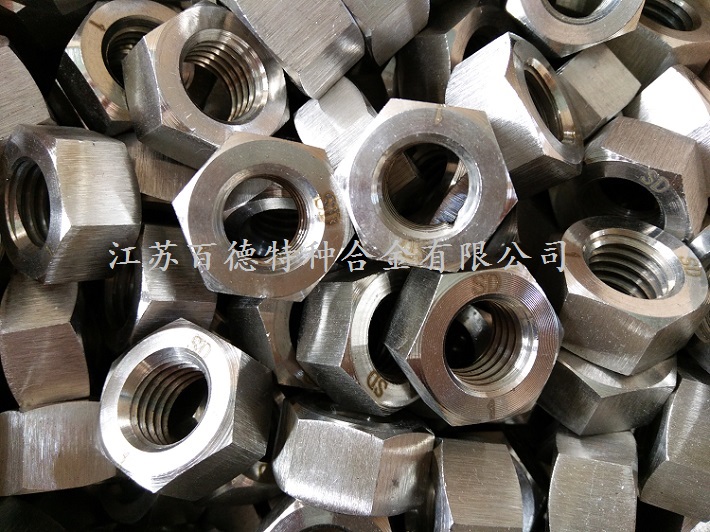

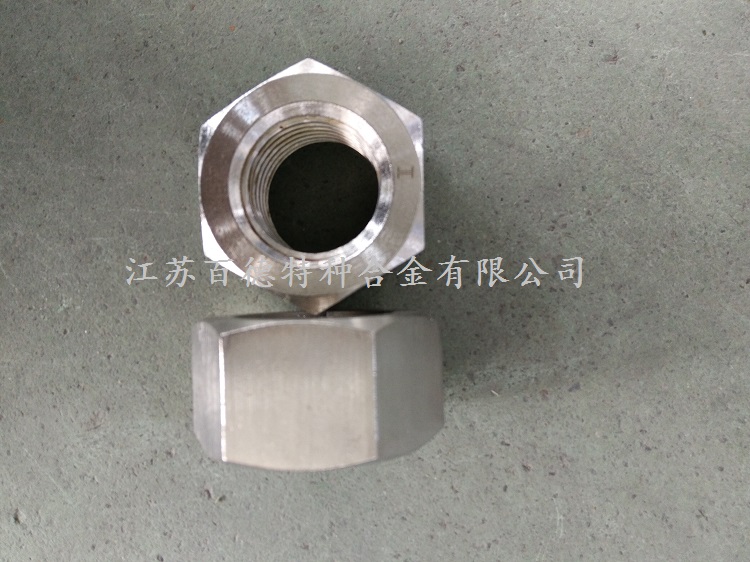

哈氏合金Hastelloy C(NS333)螺母
哈氏合金Hastelloy C螺母 的化学成分
| 合金 | % | 镍 | 铬 | 钼 | 铁 | 钨 | 钴 |
碳 |
锰 | 硅 | 钒 | 磷 | 硫 |
|
哈氏C |
最小 |
余量 |
14.5 | 15 | 4 | 3 | — |
— |
— | — | — | — | — |
| 最大 | 16.5 | 17 | 7 | 4.5 |
2.5 |
0.08 |
1 | 1 | 0.35 | 0.04 | 0.03 |
哈氏合金Hastelloy C螺母 的物理性能
| 密度 | 8.94g/cm³ |
| 熔点 | 1350℃ |
| 比热容 | 0.385 10³J/Kg·K |
| 热导率 | 29.3W（M·K） |
| 弹性模量 | 210 103MPa |
哈氏合金Hastelloy C螺母 在常温下合金的机械性能的最小值
| 合金形态 | 抗拉强度Rm N/mm2 | 屈服强度RP0.2 N/mm2 | 延伸率A5% |
| 棒材 | 690 | 315 | 30 |
| 热轧板 |
690 |
315 | 30 |
| 冷轧板 |
690 |
285 | 40 |
| 带材 | 690 | 315 | 30 |
哈氏合金Hastelloy C螺母 耐腐蚀性能
1.在70℃以下任何浓度的硫酸溶液中都耐腐蚀，腐蚀率约为0.1mm/a；
2.在室温下各种浓度盐酸中腐蚀率不高于0.1mm/a；在65℃下的各种浓度盐酸中也小于0.5 mm/a，盐酸中是否充氧，对耐蚀性物显著影响；
3.在氢氟酸中腐蚀率不超过0.25 mm/a，在沸腾温度下的55%H3PO4+0.8%HF的条件下，腐蚀率不大于0.75 mm/a；
4.在室温下所有浓度或较高温度的稀硝酸中均是耐蚀的，腐蚀率为0.1mm/a左右，在60- 70℃下任何浓度的铬酸以及有机酸和其他混合液中均有良好的耐蚀性，腐蚀率分别小于0.125 mm/a和0.175 mm/a；
5.是少数能耐干、湿氯气腐蚀的材料之一，可在干、湿氯气交换腐蚀条件下使用；
6.能耐高温HF气体腐蚀，在550℃以下的HF气体腐蚀率为0.04 mm/a，在750℃时腐蚀率为0.16 mm/a。
哈氏合金Hastelloy C螺母 加工性能
热加工工艺
1. 热加工温度范围1200℃～950℃，冷却方式为水冷或快速空冷。
2. 为保证最佳的防腐性能，热加工后应进行热处理，工件应直接加入已升温的热处理炉。
冷加工工艺
1.加工硬化率大于奥氏体不锈钢，因此需要对加工设备进行挑选。工件应为固溶热处理态，并且在冷轧过程中应有中间退火。
2. 若冷轧变形量大于15%，则需要对工件进行二次固溶处理。
焊接工艺
适合采用任何传统焊接工艺焊接，如钨电极惰性气体保护焊、等离子弧焊、手工亚弧焊、金属极惰性气体保护焊、熔化极惰性气体保护焊
哈氏合金Hastelloy C螺母 应用领域
核能工业
化工、石油工业
容器换热器、板式冷却器
乙酸和酸性产品的反应器
高温结构件
手机网站
